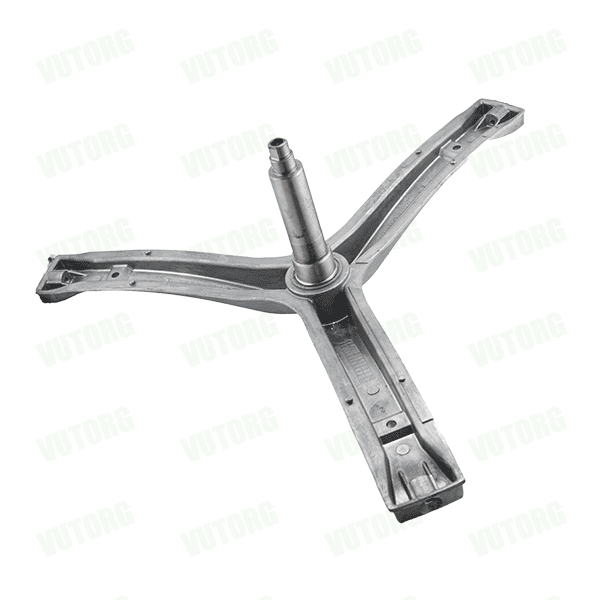

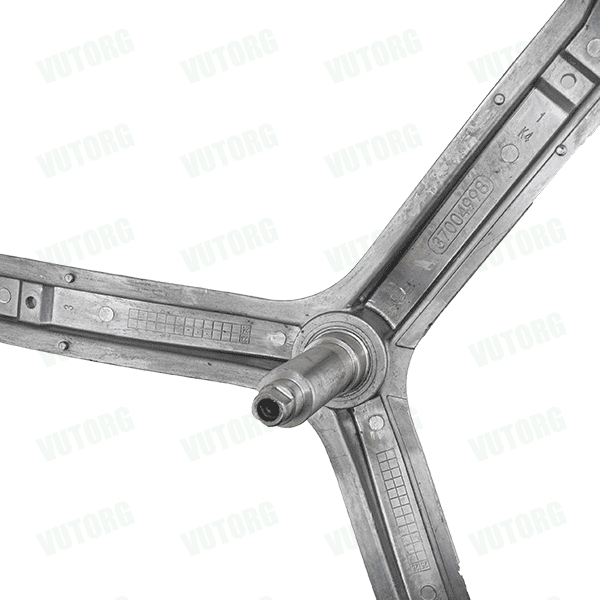

Хрестовина барабана EBI 781 для пральної машини Vestel (підшипники 6203, 6205)

EBI 781 — хрестовина барабана для пральних машин Vestel.

Виробник: EBI (Італія).

Підшипники: 6203, 6205.

Технічні розміри:

• H1 — загальна висота: 115 мм

• H2 — висота виточення під сальник: 18 мм

• H3 — від втулки до зовнішнього підшипника: 75 мм

• H4 — від посадки зовнішнього підшипника до проточки кріплення шківа: 12 мм

• H5 — висота вигину променя: 40 мм

• D1 — діаметр посадки сальника: 30.5 мм

• D2 — посадка внутрішнього підшипника: 25 мм

• D3 — діаметр посадки зовнішнього підшипника: 17 мм

• L1 — довжина променя (від внутрішнього підшипника до кінця): 225 мм

• Кріплення шківа: болт М8

• Кріплення до барабана: 3 болти М6 під потай
